Советской электропромышленностью освоен новый тип мощного выключателя для высоковольтных сетей.
При размыкании электрического тока большой мощности обычно образуется вольтова дуга; для того, чтобы она не расплавила контактов выключателя, принимают особые меры для гашения дуги.
В существующих типах высоковольтных выключателей разъединяемые контакты помещают в большой бак с трансформаторным маслом Масло и выделяющийся из него при очень высокой температуре водород обладают способностью гасить вольтову дугу.
Недостаток таких масляных выключателей состоит в том, что они обладают способностью взрываться. Для защиты аппаратуры электроподстанций от повреждений при взрывах масляников приходится строить специальные взрывные камеры: толстые бетонные стенки камеры надёжно защищают электроподстанцию от последствий взрыва масляников.

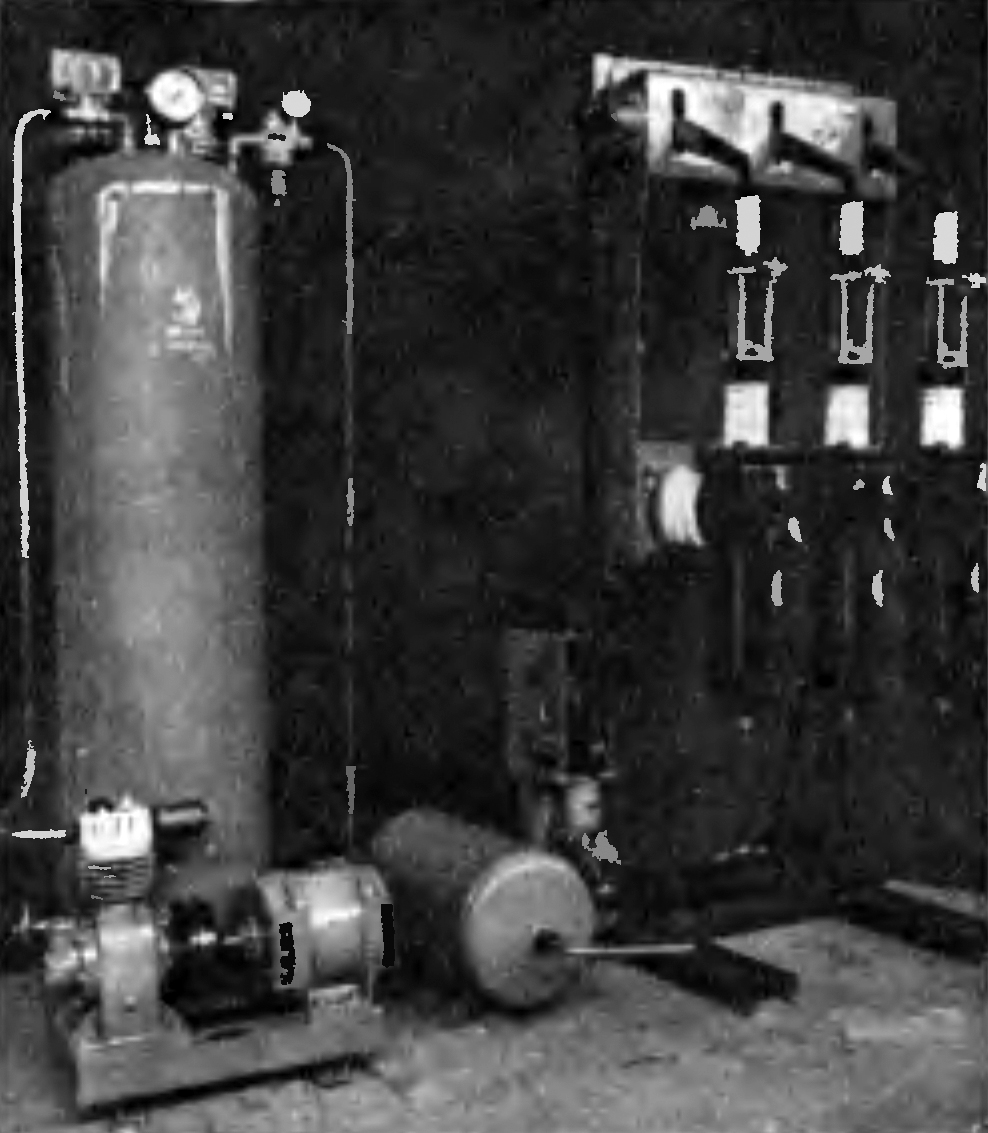

Новый советский выключатель свободен от опасности взрыва. Он не нуждается в бетонных камерах. Разъединение контактов цепи происходит в стальных литых цилиндрах, заполненных маслом. Самый процесс разъединения напоминает выключение штепселя. Три круглых медных прута входят в контакты штепсельного типа. Нижние, неподвижные контакты находятся на дне цилиндров, заполненных маслом. Образующаяся при размыкании дуга быстро гасится маслом и продуктами его разложения: водородом и другими газами. Разрыва масляника не может быть, так как толстые стенки цилиндров выдерживают очень большое давление.
Новый выключатель приводится в действие сжатым воздухом. Кнопочное устройство открывает кран, впускающий сжатый воздух из цилиндра в пневматический выключатель. Под давлением воздуха цилиндр выключателя опускается и тянет за собой стальную тягу, скреплённую с нижней частью подвижных контактов масляника. При этом тяга опускается вниз, подвижные контактные стержни поднимаются и выходят из неподвижных контактов. Цель размыкается.
Выключатель снабжён компрессором для получения сжатого воздуха, который нагнетается в большой стальной цилиндр.
Новый агрегат занимает очень мало места и позволяет избежать постройки бетонных взрывных камер на подстанциях, что значительно удешевляет установку и упрощает обслуживание выключателя. Выключатель рассчитан для сетей мощностью 200 тыс. киловольт-ампер при напряжении в 6 тыс. вольт. Новый советский масляник по своим качествам не уступает лучшим образцам заграничных фирм.
