Инж. М. ЛАПИР

В банках, сберкассах, учреждениях народнохозяйственного планирования и учёта трудится огромная армия счётных работников. Они имеют дело с цифрами; им приходится ежедневно выполнять множество математических операций. Для облегчения этого труда служат различные счётные машины, например арифмометр. Чтобы на этой машине произвести какую-либо математическую операцию, скажем, сложение или умножение, достаточно нажать клавиши соответствующих цифр и знаков действия, а затем повернуть рукоятку: специальная строка покажет готовый результат.

Но мыслима ли такая машина, которая могла бы сама «глядеть» на текст, выполнять указанные на нем действия с цифрами и печатать готовый результат? Подобная «читающая» машина вполне возможна, и в настоящее время ведётся разработка нескольких таких аппаратов. Основой их устройства служит фотоэлемент. По внешнему виду он напоминает радиолампу. Этот прибор обладает способностью менять своё сопротивление в зависимости от количества падающего на него света. Сила тока, пропускаемого через фотоэлемент, будет тем больше, чем больше попадёт на него света.

На использовании этого принципа и основана работа читающей машины изобретателя В. Е. Агапова. Её конструкция разработана в Всесоюзном электротехническом институте. Устройство этого аппарата, предназначенного для чтения цифр и набора их на счётной машине, довольно просто.

На вал насажен вращающийся диск. В нем прорезаны по окружности десять цифр: от 0 до 9, и два знака арифметического действия — умножения и деления. По одну сторону диска на особой подставке укрепляется лист бумаги с цифровым материалом, который машина должна прочесть. Этот лист освещается. Между ним и диском находится объектив. Лист на подставке передвигается так, что перед объективом проходит поочерёдно каждая цифра в отдельности. Её изображение проектируется на быстро вращающийся диск.

На одном валу с диском укреплена щётка. При вращении вала она скользит по неподвижному кольцу. К нему присоединены контакты двенадцати электромагнитов, соответственно десяти цифрам диска и двум знакам арифметического действия. Электромагниты питаются от источника постоянного тока, в цепь которого включён электронный усилитель. С ним соединён фотоэлемент, находящийся позади диска.

Теперь легко понять работу всего аппарата. Предположим, что проектируется изображение пятёрки. Подобно тени, оно обойдёт все цифры диска. Ясно, что изображение пятёрки не сможет полностью укрыть единицу, двойку или другую цифру, на неё не похожую. Поэтому через незатенённые щели в цифре диска будут проникать лучи света. Они встретят на своём пути фотоэлемент, который под воздействием света начнёт пропускать электрический ток от какого-нибудь источника к лампам усилителя. Этот ток «запрет» лампы усилителя, так что они не будут пропускать энергию для питания электромагнитов.

Когда же изображение проектируемой пятёрки очутится против цифры 5 в диске, контуры обеих цифр полностью совпадут, и фотоэлемент окажется в это мгновенье неосвещённым. В этом случае он уже не «запрет» электронный усилитель, который пропустит ток для питания пятого магнита. Электромагнит притянет якорь и тем самым произведёт удар по соответствующему клавишу счётной машины.

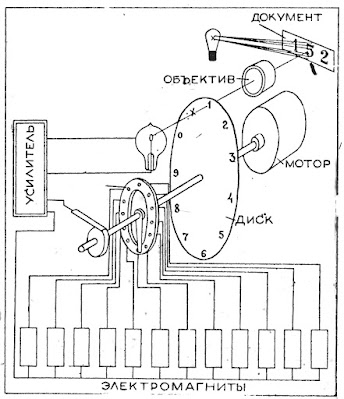

Схема «читающей» машины. Лист бумаги с цифровым текстом помещается на подставке перед объективом, который проектирует отдельные цифры на вращающийся диск. Каждой цифре диска соответствует электромагнит, который приводится в действие фотоэлементом.

Так набираются любые числа. А когда на диск проектируется знак арифметического действия, счётная машина выполняет это действие. Готовый результат автоматически печатается на листе бумаги.

Подобное читающее устройство в соединении со счётной машиной значительно ускоряет работу. Такие автоматы, несомненно, найдут широкое применение при обработке банковских документов, данных переписи и различных статистических материалов.
